WAFA Utility
Workflow Automation Framework & Applications. (주)와파가 Creo Toolkit으로 직접 개발한 Creo 설계 자동화 도구입니다.
WAFA UTILITY
반복 작업은 Creo가, 설계자는 설계에 집중
BOM 추출과 비교, 재질·무게 정리, 도면 일괄 출력과 파일 변환, 누락 도면·고스트·순환 참조 검사, AI 도면 번역까지. 현장에서 매일 손으로 하던 일을 Creo 리본 메뉴 한 번으로 끝냅니다. 2026년 5월 첫 공개 이후 현장 요청을 받아 계속 기능을 늘리고 있습니다.
- 32가지 기능, 9개 분야
- Windchill 작업 공간(Workspace) 데이터도 지원
- 결과를 엑셀로 저장해 검토·이력 관리
사용권
Creo를 구매하시면 WAFA Utility 핵심 기능 1년 사용권을 함께 드립니다.
모든 기능을 쓰시려면 전체 기능 1년 사용권을 선택하세요.
사용권·기능 문의 →
최신 버전 소개 영상. 기능별 영상은 블로그에서 볼 수 있습니다.
FEATURES
기능
모델
- 모델 크기 갱신
- 외형 치수를 자동 측정해 매개변수로 저장 (판금은 전개도 기준, 좌표계 지정 가능)
- 단위 검사/변환
- 단위계가 다른 부품을 찾아 선택한 단위로 일괄 변환 (inch·mm 혼용 방지)
- 부품 형상 병합
- 여러 부품을 하나로 합쳐 경량화·외형 전달용 모델 생성, 내부 볼륨 제거 가능
- 패밀리 테이블 분할
- 인스턴스별 독립 부품과 2D 도면으로 분리, 도면 척도 자동 조정
구멍·체결
- 구멍 테이블
- 모든 Hole 피처(대칭 복사 포함)를 도면 테이블로 추출, 주석 형식 지정 가능
- 홀로 지정
- 밀어내기로 만든 구멍을 정식 Hole 피처(Simple/Standard)로 변환
- 체결품 미리보기
- 볼트·스크루·와셔를 가상 배치해 체결 가능 여부와 간섭을 미리 확인
매개변수·관계식
- 매개변수 일괄 생성
- 활성 어셈블리와 모든 하위 모델에 같은 매개변수를 한 번에 추가
- 매개변수 일괄 수정
- 여러 부품의 값을 한 표에서 편집, 프리셋 저장, 엑셀로 저장
- 관계식 일괄 편집
- 규칙에 맞는 모델에만 관계식(Relation)을 일괄 생성·수정
재질

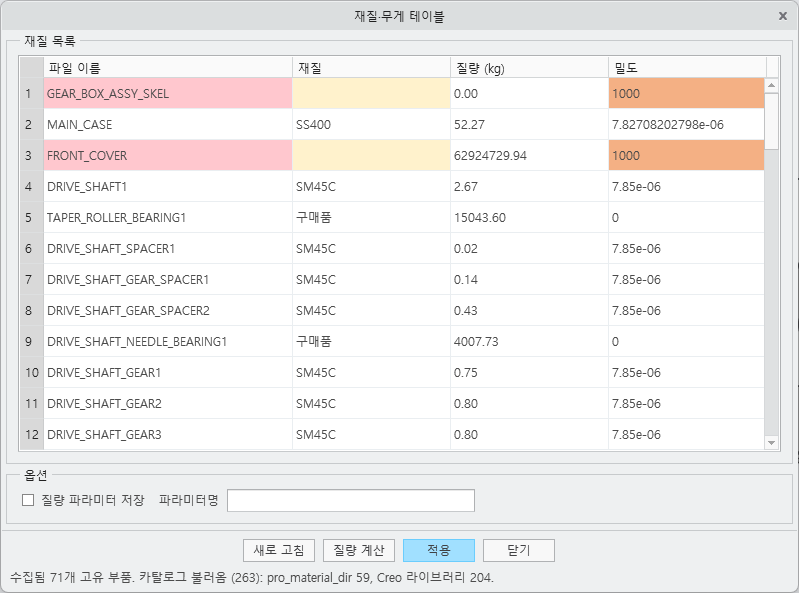

- 재질·무게 테이블
- 재질 누락·밀도 이상 강조, 일괄 재질 변경, 전체 질량 집계, 엑셀 저장
- 재질 일괄 변경
- 엑셀에 정리한 파일명·재질명 그대로 모델에 반영
- 재질별 색상 적용
- 재질별 색을 입혀 화면만 보고 재질 입력 상태를 확인
어셈블리·BOM
- BOM 추출
- BOM 3종(Structure·Summary·Level)을 엑셀로, 단순화 표현 선택

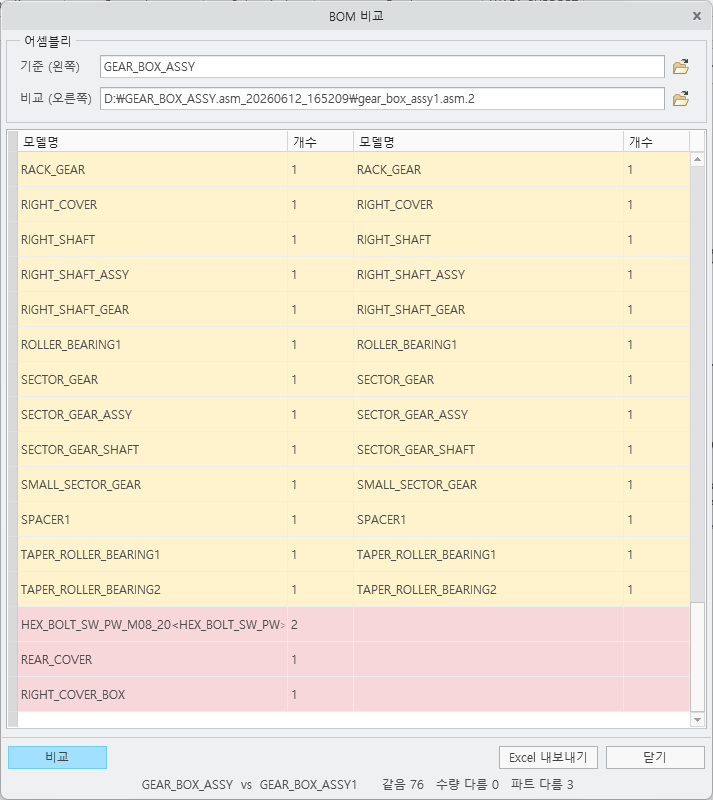

- BOM 비교
- 설계 변경 전후·호기별 BOM 차이를 색으로 구분, 최대 10개 어셈블리 동시 비교
- 부품 선택/숨기기
- 엑셀 목록과 대조해 원하는 부품만 표시하거나 숨기기
검사
- 간섭 검사
- 지정한 부품만 빠르게 계산, 간섭 부품만 표시하고 엑셀로 저장
- 고스트 확인
- 참조가 끊긴 고스트 컴포넌트를 찾아 보고서 생성 (제거는 전체 기능)
- 순환 참조 검사
- 순환 참조 위치를 피처 단위로 표시
- 축 정렬 검사
- 중심이 어긋난 축을 찾아 출도 전에 체결 불량 발견
- 도면 유무 검사
- 도면이 없는 부품을 목록으로 표시해 누락 도면 방지
도면·출력
- 도면 일괄 출력
- 현재·세션·작업 공간·폴더의 도면을 조건만 지정해 한 번에 출력
- 파일 변환기
- PDF·DWG·DXF·STEP·IGES 일괄 변환, 매개변수로 파일명 자동 생성
- 연속 치수
- 도면에 연속 치수(Chain Dimension)를 자동 기입
- 끊긴 치수 정리
- 참조가 끊겨 동결된 치수를 찾아 정리
- 도면 포맷 변경
- 엑셀 목록에 따라 도면 양식(Format)을 일괄 교체
AI 번역
- AI 도면 노트 번역
- 도면 주기를 원하는 언어로 번역·교정, 특수 문자·매개변수 보존, 고유명사 사전
- AI 테이블 번역
- 도면 테이블 내용을 번역 (양식 안 테이블은 자동 제외)
편의 기능
- 자동 저장
- 5분 단위 주기로 자동 저장, 비정상 종료·라이선스 끊김에도 작업 보존
- 우클릭 메뉴
- 모델 트리 우클릭에 모델명 복사·도면 열기·패키지 저장·모델 이름 변경 추가
- 패키지 저장
- 하위 도면까지 Iteration을 유지한 채 한 폴더로 저장
- 모델 이름 변경
- 파일명·PTC_COMMON_NAME·DRAWING_NO를 한 화면에서 함께 변경
화면 예시
